Que faire lorsque un écran viewSonic VA 703b reste sans affichage au démarrage et que le voyant clignotte en vert ?
- Le jeter à la poubelle et le remplacer !
- Facile
- Pas écologique ! la preuve !
- cela à un prix
- Le réparer
- Facile
- Ecologique
- Cela coûte presque rien à part du temps !
Maintenant que l'on sait que l'on va le faire, il faut bien se préparer !

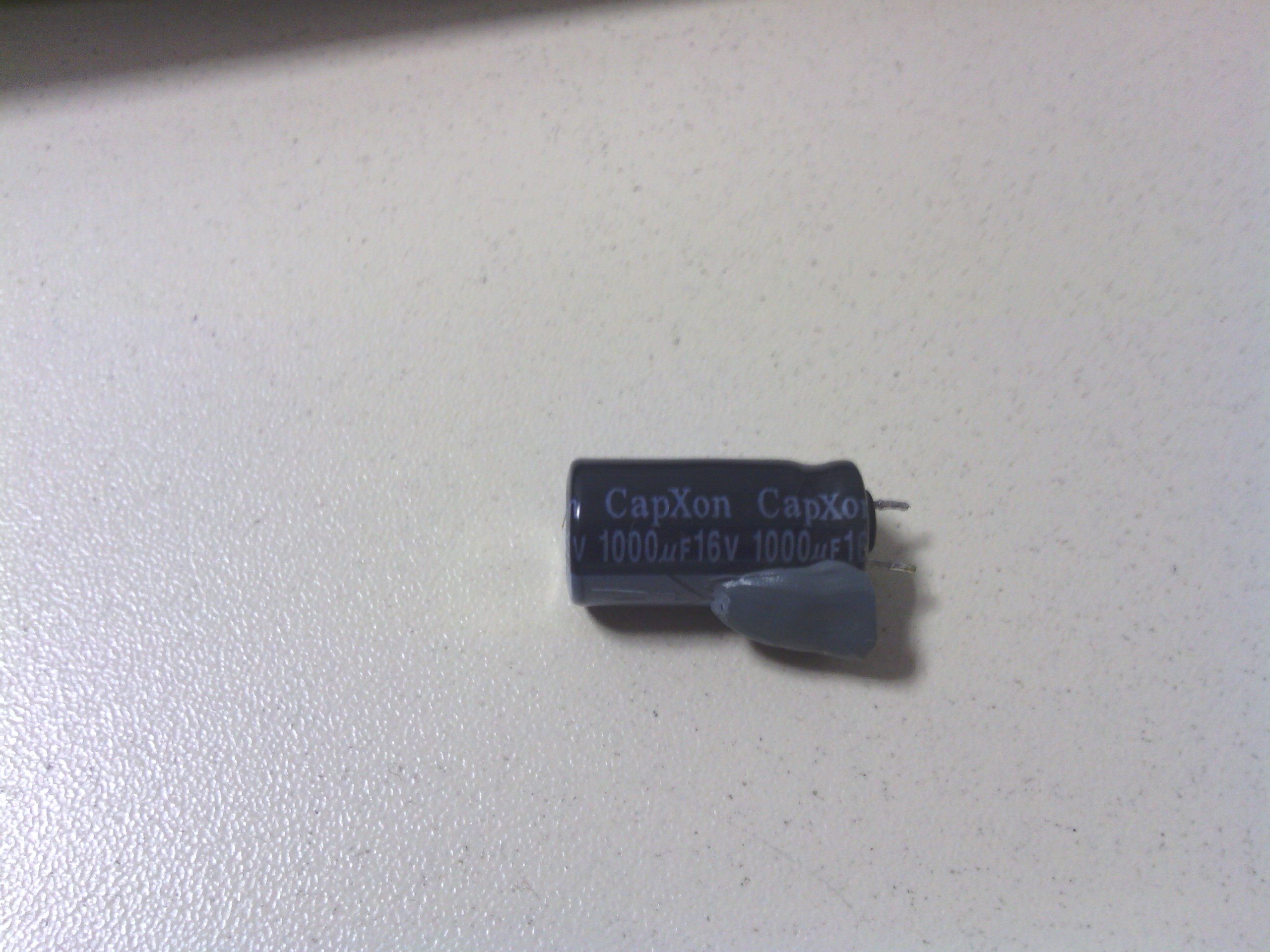

La pièce défectueuse est la suivante

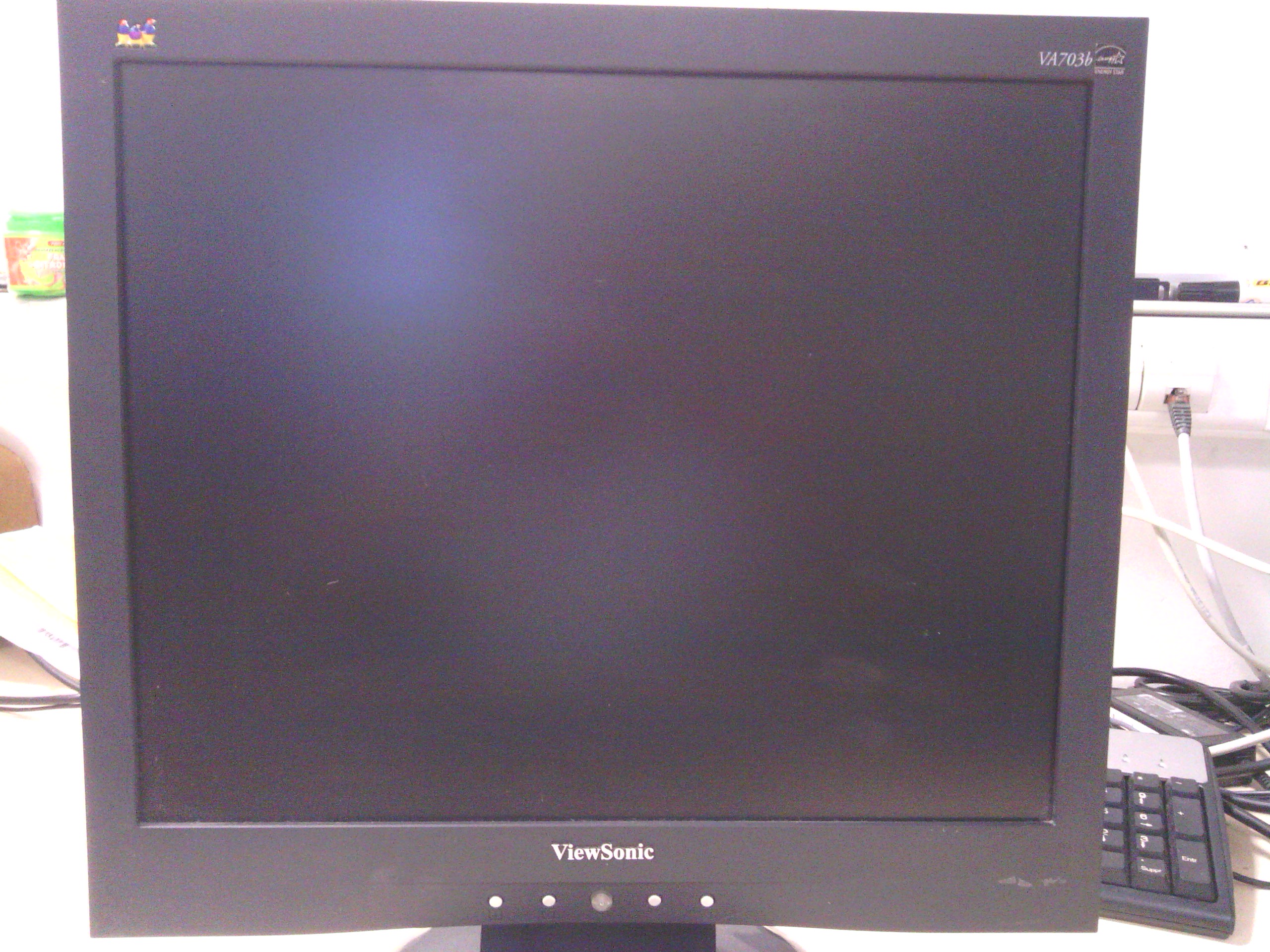

La bête a dépanner est la suivante !
Pour démonter la bête il faut

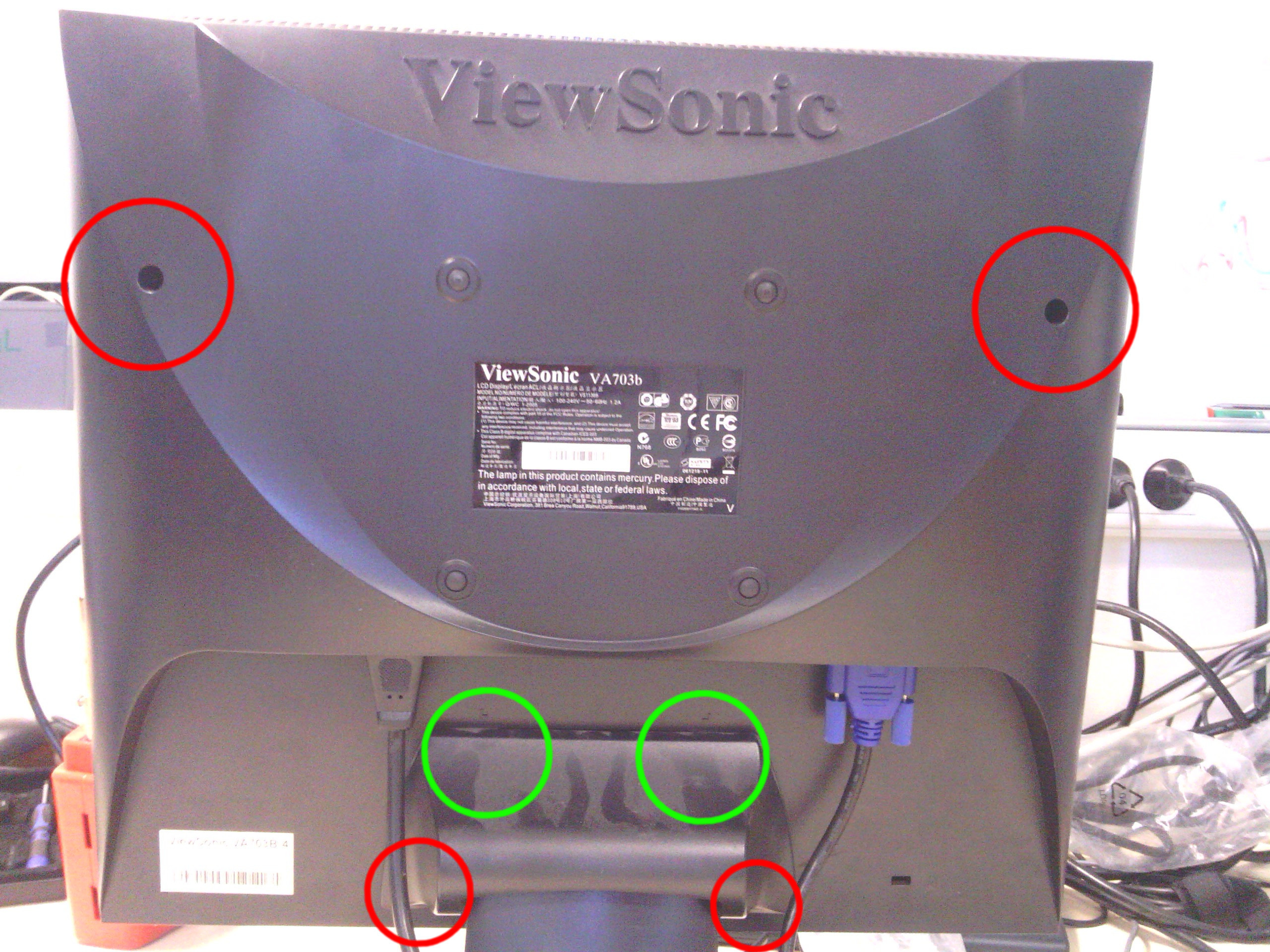

- Enlever le cache de la face arrière en mettant un tournevis plat dans les encoches qui sont affichées dans les cercles rouge du bas de l'image ci dessous.
- Enlever les vis qui sont ensuite situées au niveau des cercles vert puis celles au niveau des cercle rouge du haut.
Ensuite il faut enlever le carter, et c'est pas le plus facile, mais avec deux tournevis plats et de la patience, on y arrive !
Un fois le carter enlevé on se retrouve face à deux cartes electroniques, celle qui nous interresse est cachée par une protection en métal, qui l'on retire en dévissant 3 vis ( une sur le dessus ( facile ), une cachée sous le papier métalique souple, une cachée au fond d'un orifice ).

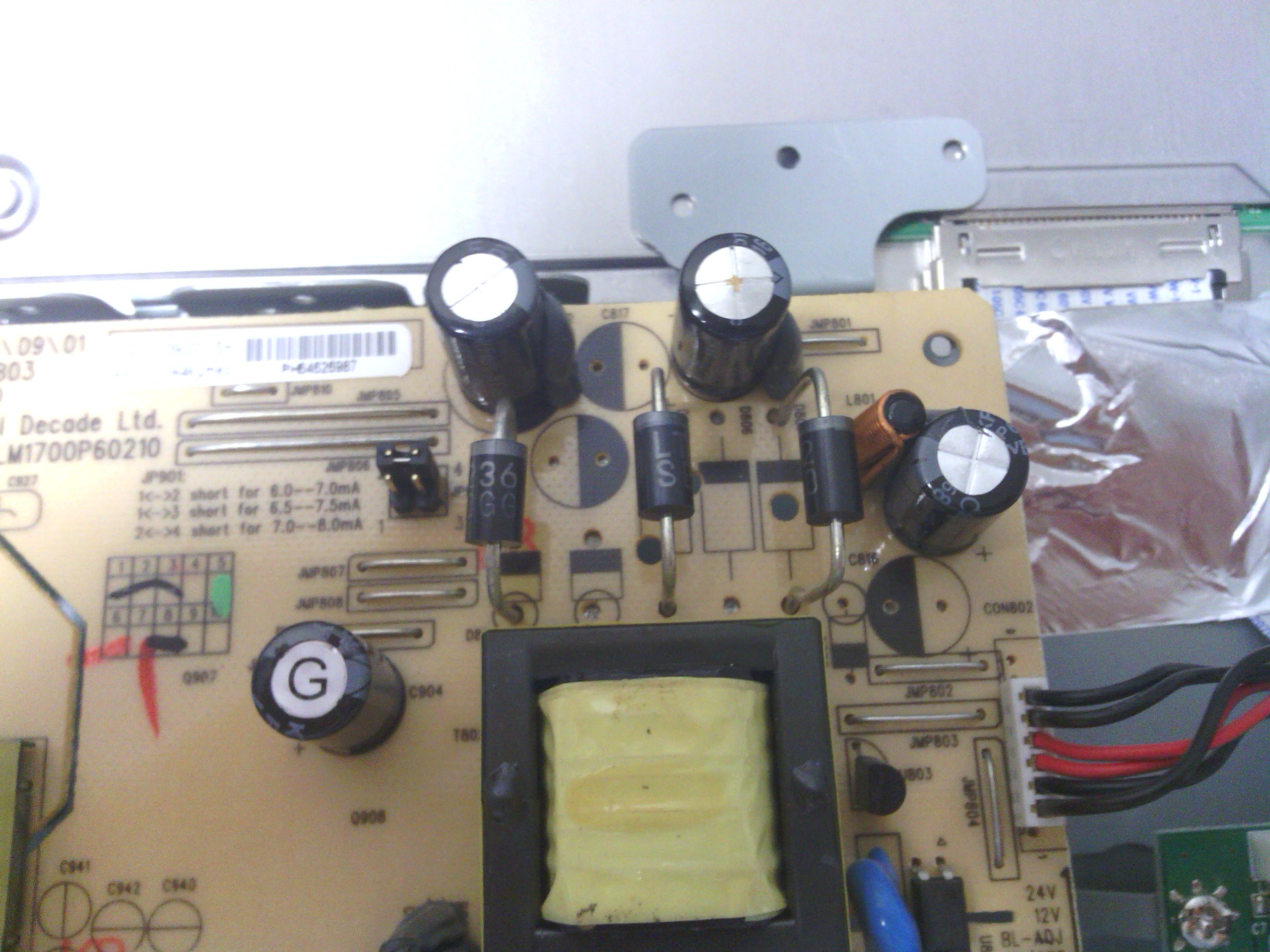

Voici la carte défectueuse
Vous remarquez le condensateur en haut à droite qui est bombé et légérement bruni, c'est lui qu'il faudra changer.

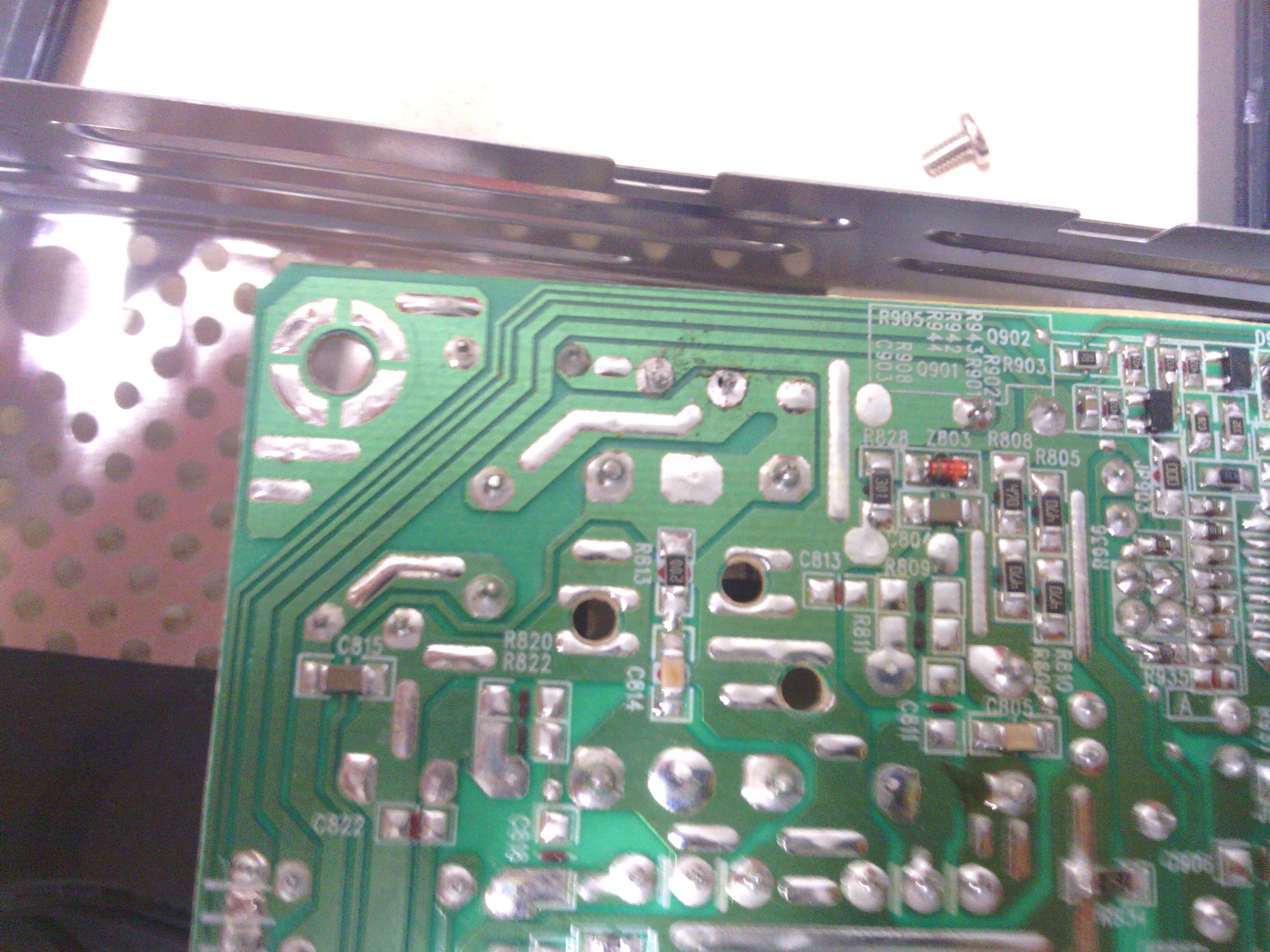

On retire 4 vis pour acceder à la face arrière de la carte, et on dessoude le composant HS

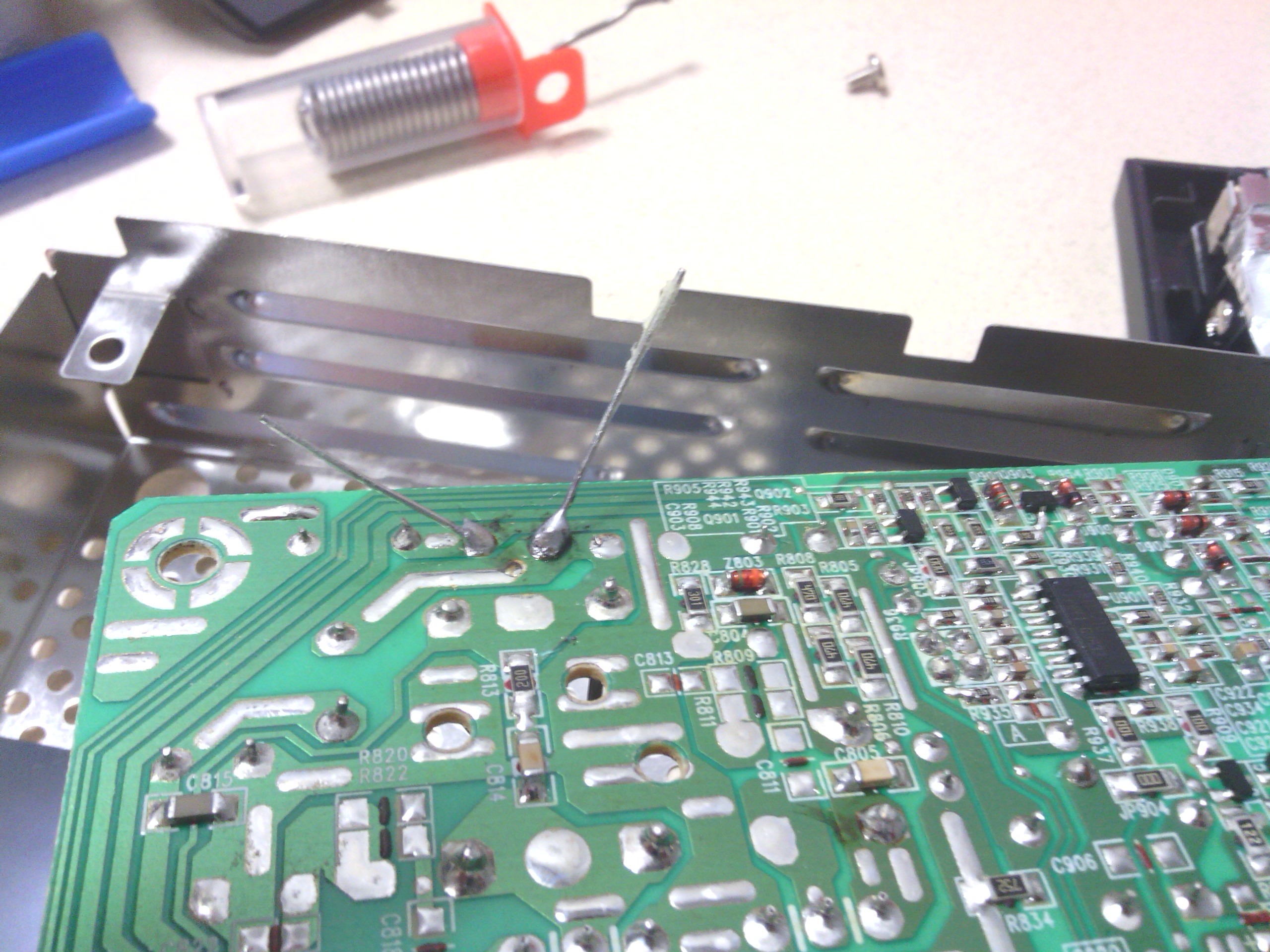

Et on le remplace par le nouveau

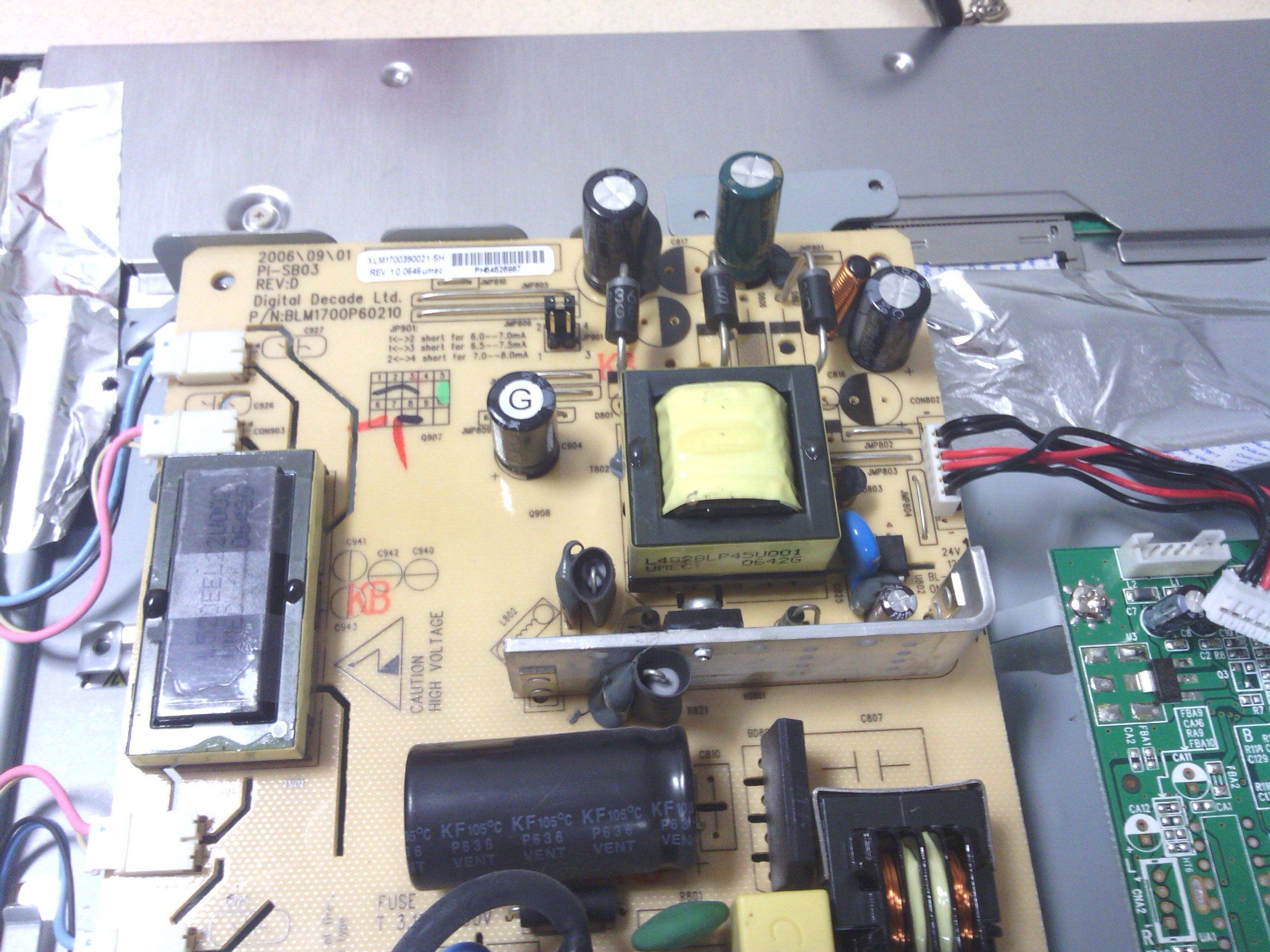

Et voilà le résultat de face

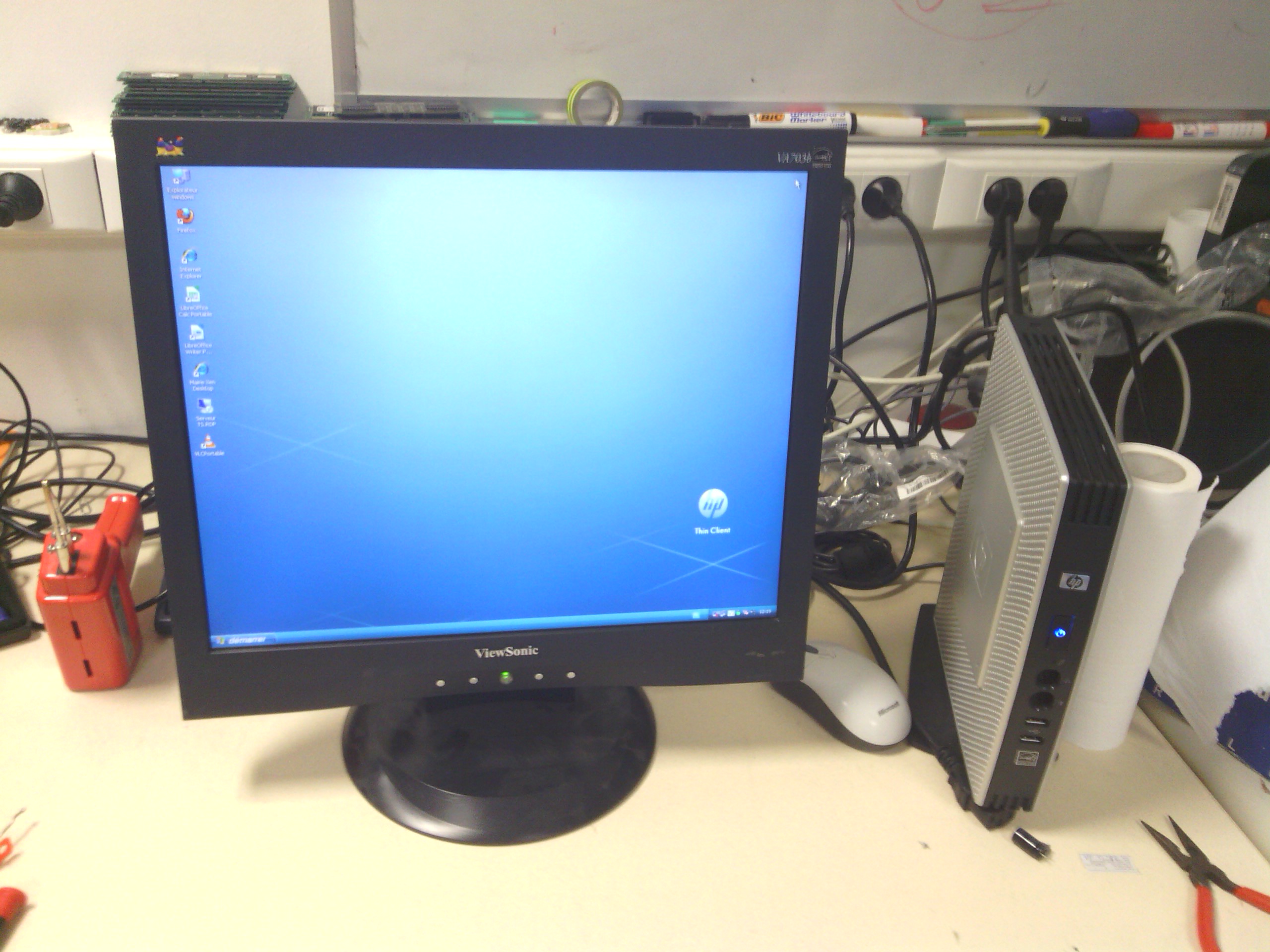

On referme le tout et voilà le résultat !
Conclusion : on a réparé un écran pour moins de 2 € !
